BMFse生成dwg分层分户图时，怎么改变户室名称和面积的字体大小？

时间：2026-03-10 14:14 作者：南方数码蓉儿阅读：35 评论：1

Windows10

CAD2017

生成dwg分层分户图时，怎么改变户室名称和面积的字体大小？

全部评论

等级:LV28

积分:12540

南方数码蓉儿 2026-03-10 14:17

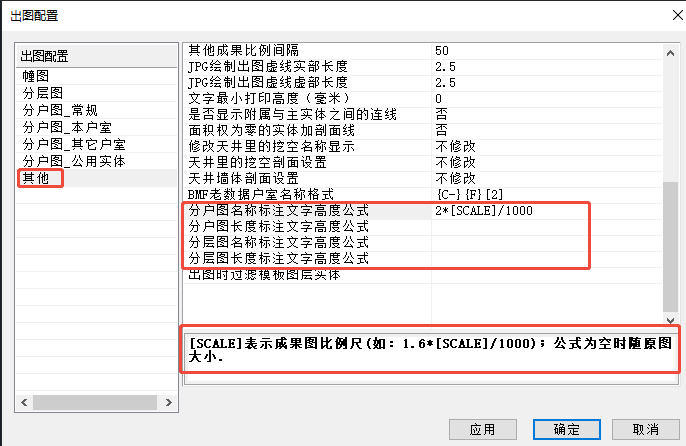

成果图出图设置中有相应的设置，具体见下面截图：

from clipboard

当这里的公式为空时，成果图上的文字大小和原始提取面积线那个图纸上的大小一致。如果想要改变大小，直接在后面输入公式（公式参考下面的提示）

回复

1
